Все, что нельзя запрограммировать на ассемблере, приходится паять.

Этот сайт посвящен моим проектам на PIC контроллерах, доступных для публичного освещения. Все приведенные схемы реализованы в железе и работают в настоящее время в быту или производстве. Для написания программ использован пакет MPLAB/х , свободно распространяемый фирмой MICROCHIP. Используется программатор PICKIT2/3, ICD2/3. Любую конструкцию можно собрать самому, даже если она платная и получить бесплатно код разблокировки. Также можно приобрести в качестве набора для сборки или готового изделия. Принимаются заказы на разработку аналогово-цифровой или цифровой электроники, систем управления и электроники для производства с применением контроллеров.
Вопросы и предложения писать на почту Gennadiy.V@gmail.com
Если у Вас есть интересные предложения, закакзы или вопросы и форум Вам не помог - адрес тот же.

Прибор для измерения частоты, емкости, индуктивности, сопротивления

Внешний вид

Технические характеристики:
- Диапазон измеряемых значений частоты 1Hz - 10MHz
- Входное сопротивление измерителя частоты >100 кОм
- Чувствительность измерителя частоты 1,5V , вход с триггером Шмидта
- Точность измерения частоты +/- 0,1% + +/-2D
- Способ измерения подсчет числа колебаний за 1 сек
- Диапазон измеряемых значений емкостей 0,1пф…10 мкФ**
- Точность измерения емкости: +/- 3% + +/-3D
- Диапазон измеряемых значений сопротивления 0,1Ом - 3 Мом***
- Точность измерения сопротивления +/- 3% + +/-3D
- Диапазон измеряемых значений индуктивности 0,1µH - 3 H
- Точность измерения индуктивности +/- 3% + +/-3D*
- Потребляемый ток в режиме измерения: не более 15 мА
- Потребляемый ток в спящем режиме не более 0,1 мкА
- Напряжение питания: 3,6 - 9 Вольт (Возможно применение 3-х элементов типа AAA / AA , литиевого аккумулятора , батареи 6F22 «крона»)
- Средний срок службы батарей 3 элемента типа AAA «alkaline» - 1год
- Габариты: 55х35х10 мм (без источника питания)
- Таймер автоотключения питания 120 сек.
- Индикация: Семисегментный индикатор.
- Способ измерения RCF: На переменном токе, генераторный режим
- Контроль напряжения питания Контроль напряжения батареи и индикация в случае недостаточного напряжения при каждом включении прибора
- Управление Две кнопки . Первая - Короткие нажатия –выбор режима. Длинные –вкл./выкл. Вторая – установка нуля.

ПО распространяется под лицензией Shareware. Вы можете скачать с сайта схемы, инструкции, прошивки бесплатно.

Документация.
Видео измерений C и L.
Инструкция по сборке.
Обсудить на форуме
Купить

Контроллер замка с карточками EM-Marin

Контроллер реализует функцию управления электромагнитным замком (либо другим исполнительным устройством - шлагбаумом, турникетом и т. п). При опознавании ключа из заранее запрограммированного набора, на 3 секунды срабатывает выходной ключ, к которому подключается исполнительный механизм.

Внешний вид

Контроллер замка для автономного управления доступом в помещения, используя в качестве ключа:
- идентификатор iButton (Touch Memory);
- бесконтактные радиочастотные (PROXIMITY) карты 125кГц стандарта EM-Marin;
- набор кода с цифровой клавиатуры.

Основные харракткристики:
- Энергонезависимая память на 10 - 24 пользователя;
- Возможно одновременное подключение клавиатуры, 2-х антенн для бесконтактных карточек, до 4 считывателей ключей iButton ;
- Программирование при помощи одного мастер-ключа;
- Световая индикация режимов;
- Напряжение питания - от 10 до 15В.
- Потребление в дежурном режиме - 9 мА;
- Габаритные размеры контроллера: 120x80x30 мм.

ПО распространяется под лицензией Shareware. Вы можете скачать с сайта схемы, инструкции, прошивки бесплатно.

Подробнее
Обсудить на форуме
Купить

Контроллер электро-механического замка с управлением ключами iButton

Контроллер реализует функцию управления электромагнитным замком (либо другим исполнительным устройством - шлагбаумом, турникетом и т. п). При опознавании ключа из заранее запрограммированного набора, на 4 секунды срабатывает реле, куда и подключается замок.

Внешний вид

Основные харракткристики:
- Энергонезависимая память на 24 пользователя;
- Программирование при помощи одного мастер-ключа;
- Световая индикация режимов;
- >Напряжение питания - от 10 до 15В.
- Потребление в дежурном режиме - 9 мА;
- Габаритные размеры контроллера: 85x60x24 мм.

Портативный пробник-осциллограф радиолюбителя

Внешний вид

Основные харракткристики:
- Число входов - три: Один аналоговый, два цифровых.
- Диапазон чувствительности 20 mV/div , 50 mV/div, 100 mV/div, 200 mV/div, 500 mV/div, 1V/div, 2V/div, 5V/div. Погрешность не более 5%.
- Открытый / закрытый вход
- Полоса пропускания 0 - 1 МГц.
- Разрешение при частоте выборок менее 500кГц 8 бит
- Разрешение при частоте выборок 1MГц 6 бит
- Диапазон разверток: - от 25 микросекунд на деление до 200 миллисекунд на деление,
- Частота выборок в реальном времени - до 1 MГц . Частота кварцована.
- Число точек экрана на одну выборку 1/1
- Комфортное наблюдение сигналов - до 150 килогерц.
- Режимы синхронизации : от любого входного сигнала , по фронту или спаду, ждущая , однократная, авто.
- Режим осциллографа - память последнего экрана
- Режим тестера - память последнего сигнала длительностью 22 экрана от момента синхронизации с возможностью просмотра с шагом в одно деление разметки.

ПО распространяется под лицензией Shareware. Вы можете скачать с сайта схемы, инструкции, прошивки бесплатно.
Подробнее.
Обсудить на форуме
Купить

Обновлена схема и разводка "Универсального контроллера для Ethernet".

Внешний вид

Плата под SMD копоненты.

Схема.
Разводка.
Фото 1.
Фото 2.
Описание.
Программа управления
Демо версия прошивки*
*Прошивка с ограничениями , не меняется МАС/IP , пароль. Для домашнего применения - в одной сети будет работать только одно устройство

Универсальный контроллер ETHERNET со встроеными вольтметрами и термометром

Применен процессор PIC16F876(A), исключен чип 24С16(256),у контроллера программируется мак, IP адрес (по умолчанию 192.168.0.25).
К контроллеру можно подключить датчик температуры от -55 до +125 град +/- 0.5 град (DS18B20)

Внешний вид

Основные харракткристики:
- вольтметр 0-25,5 вольт постоянного +/- 2%
- вольтметр 50-250 переменного +/- 15 %
- вход концевика охраны ( нормально замкнут)
- Контроллер имеет выход - Реле
- реле отключается програмно или режимом "авторебут" на 10 секунд при отсуствии обращения к контоллеру за последние 5 мин по умолчанию установлен режим "авторебут" (програмно отключаем)
- контроллер имеет перемычку, которая сбасывает в исходное настройки.

ПО распространяется под лицензией Shareware. Вы можете скачать с сайта схемы, инструкции, прошивки бесплатно.

Обсудить на форуме
Купить

Универсальный контроллер ETHERNET с портом RS232

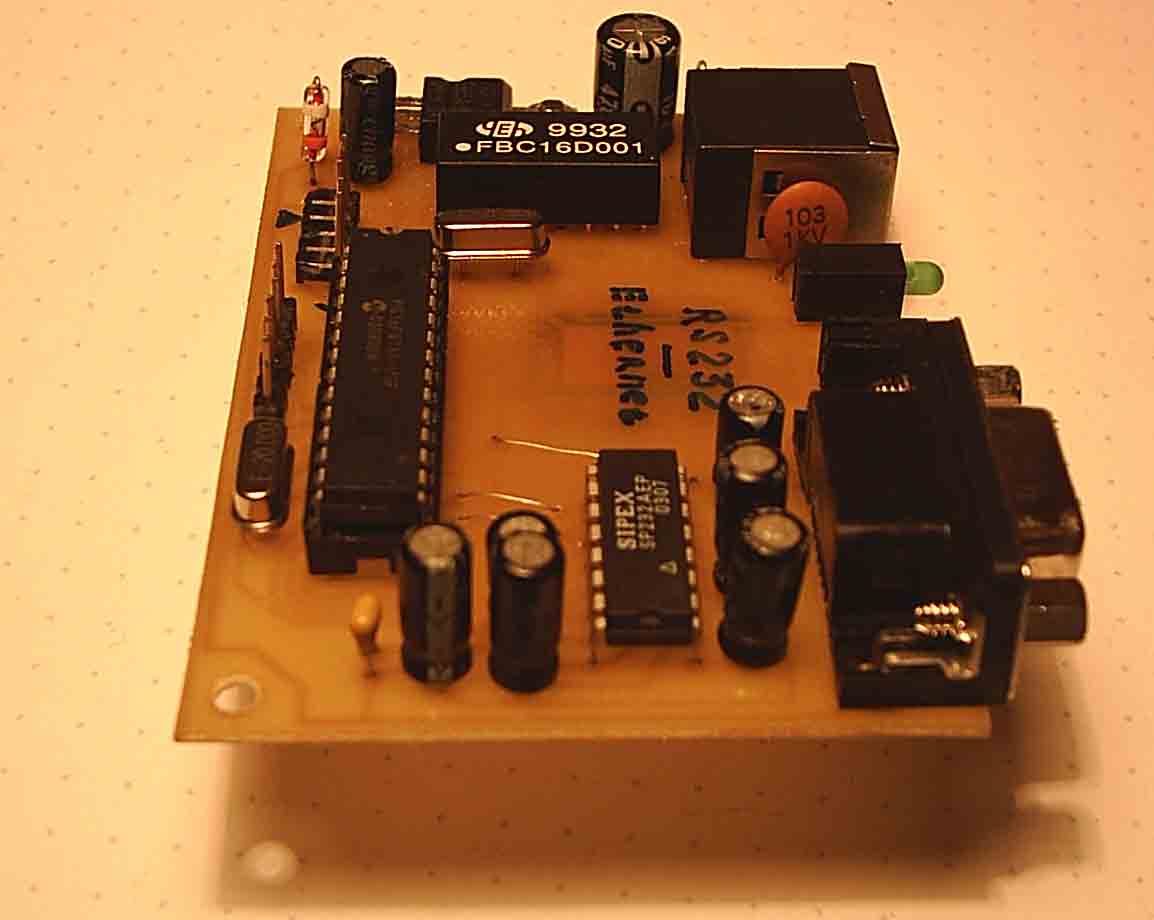

Применен процессор PIC16F876(A), исключен чип 24С16(256), появился порт RS232 работающий в двух вариантах - как источник событий и выход команд или как удаленный порт хост-компьютера, где устанвливается виртуальный COM-порт.

Внешний вид

Основные харракткристики:
- Контроллер имеет порт RS232
- вход концевика охраны ( нормально замкнут)
- Контроллер имеет выход - Реле
- реле отключается програмно или режимом "авторебут" на 10 секунд при отсуствии обращения к контоллеру за последние 5 мин по умолчанию установлен режим "авторебут" (програмно отключаем)
- контроллер имеет перемычку, которая сбасывает в исходное настройки.

ПО распространяется под лицензией Shareware. Вы можете скачать с сайта схемы, инструкции, прошивки бесплатно.

Обсудить на форуме
Купить
Фото .
Схема.
